Tempat asal: | Cina |
Nama merek: | JOHO |
Sertifikasi: | ISO9001:2000 |
Nomor model: | JH640-800 |
Kuantitas min Order: | 1 SET |
---|---|
Harga: | negotiation |
Kemasan rincian: | Kotak Peralatan Keselamatan Standar |
Waktu pengiriman: | 2 bulan setelah menerima pembayaran |
Syarat-syarat pembayaran: | T/T, L/C |
Menyediakan kemampuan: | 50 set/Tahun |
Teknologi: | Inframerah | Sumber Daya listrik: | 24VDC |
---|---|---|---|
Panjang fokus: | Zoom berkelanjutan 800~80mm | Standar: | GJB |
Jarak efektif: | 30km (target: kendaraan 2,3mx 2,3m) | Fitur: | Tahan air/Tahan Cuaca |
Aplikasi: | Navigasi, Pengawasan, Penyelamatan | Jenis pendingin: | Pendinginan Siklus Stirling |
Perintah dan Kontrol: | RS232 | Suhu Operasional: | -40ºC~+60ºC |
Bobot: | ≤20kg | ||
Cahaya Tinggi: | Kamera Pencitraan Termal 24VDC,Kamera Pencitraan Termal Inframerah Standar GJB,Kamera Pencitraan Termal Inframerah ISO9001 |

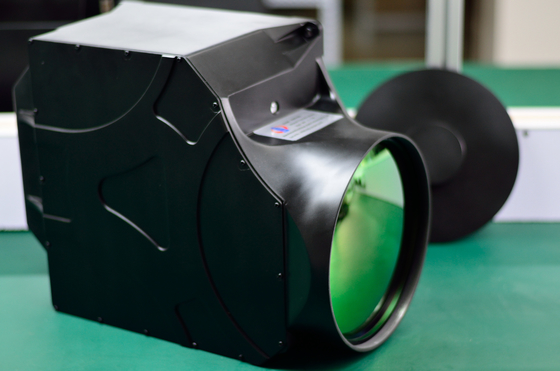

Zoom Berkelanjutan 800~80mmKamera Pencitraan Termal Inframerah Dingin
1.1Sistem Optik
Kamera termal menggunakan sistem optik zoom kontinu gelombang menengah (3,7μm~4,8μm) yang merupakan struktur transmisi penuh yang terdiri dari grup lensa tetap depan, grup lensa zoom, grup lensa kompensasi, grup lensa tetap belakang, grup lensa reflektor dan relai.Diagram sistem optik mengacu pada Gambar 1.
Gambar 1 Diagram sistem optik pembesaran terus menerus
Grup lensa zoom dan grup lensa kompensasi mengadopsi 2 buah lensa pemisah.Untuk memastikan kualitas gambar yang jelas dan stabil, saat lensa zoom bergerak sepanjang arah sumbu, lensa kompensasi bergerak bersama secara sinkron untuk membuat kompensasi waktu nyata.Desain penggerak motor ganda untuk grup lensa zoom dan kompensasi dapat mengurangi volume dan mengurangi berat, pada saat yang sama, menggunakan reflektor ke jalur cahaya reflektif juga dapat mengurangi volume lebih jauh.Lensa relai membuat murid masuk terletak di pusat sistem, masing-masing kekuatan fokus dan kaliber lensa adalah keseragaman untuk mewujudkan efisiensi perisai dingin 100%.
1.2Detektor
Kamera termal pengawasan jarak jauh JH640-800 memilih generasi ketiga yang diimpor dari detektor array bidang fokus menatap dingin, ini adalah detektor kinerja tinggi yang paling matang dan paling banyak diterapkan.Bidang fokus terbuat dari bahan HgCdTe dengan respons inframerah gelombang menengah (3,7μm~4,8μm).Detektifitas (D*) tercapai.Dengan keunggulan kinerja yang baik di wilayah spektral yang efektif dan rentang suhu pengoperasian yang luas, detektor ini telah diterapkan secara luas untuk deteksi inframerah, pengawasan, pemantauan, peringatan, pencarian target, dan pelacakan di pesawat, kapal, kendaraan, dan kapal induk lainnya.
Pendinginan detektor mengadopsi integra Stirling cycle cooler yang memanfaatkan prinsip ekspansi gassy isentropic dengan karakter multi-fungsi dan umur panjang. Jenis pendingin ini memiliki banyak keunggulan, seperti struktur kompak, volume kecil, ringan, rentang suhu pendinginan yang lebar, pendek waktu mulai, efisiensi tinggi, umur panjang, mudah dikendalikan, waktu kerja terus menerus yang lama dan sebagainya.
1.3Sirkuit Pemrosesan Sinyal
1.3.1Prinsip
Jika membandingkan array bidang fokus inframerah dengan mata kamera termal inframerah, papan sirkuit pemrosesan gambar adalah otaknya.Fungsi utama sirkuit pemrosesan sinyal (SPC) adalah analisis sinyal real-time komprehensif yang ditujukan untuk cacat citra inframerah.Atas dasar stabilitas suhu FPA, SPC mencapai fungsi penggerak pembangkitan sinyal, pengomposisian video standar, komunikasi dengan PC, komunikasi manusia-mesin, dll. Prinsip dasar papan sirkuit pemrosesan sinyal mengacu pada Gambar 2.
Spesifikasi:
DETEKTOR |
|
Detektor |
FPA HgCdTe didinginkan |
Piksel |
Modus: 640X512 Modus B: 320x256 |
Rentang Spektral |
Modus: 3,7μm ~ 4,8μm Mode B: 3,7μm~4,8μm/7,7μm~11,0μm |
BERSIH |
≤25mK (pada 25 ℃) |
Suhu Operasional FPA |
90K~120K |
Jenis Pendinginan |
Pendinginan Siklus Stirling |
Pendinginan |
≤6 menit pada 25ºC |
OPTIK |
|
Focal length |
80~800mm (zoom terus menerus) F#:4 |
FOV |
6,87°×5,50°~0,69°×0,55°(H x V) |
TAMPILAN GAMBAR |
|
Keluaran Video |
Video Analog: PAL Standar Frekuensi Bingkai: 25Hz Video Digital: LVDS 14 bit |
Kecerahan & Kontras |
Penyesuaian Otomatis/Manual |
Polaritas |
BH&WH |
ANTARMUKA KOMUNIKASI |
|
Perintah dan Kontrol |
RS232 |
SUMBER DAYA LISTRIK |
|
Sumber Daya listrik |
24VDC/1,5A |
Kisaran Pasokan Luas |
18V~36V |
Konsumsi daya |
≤25w |
LINGKUNGAN |
|
Suhu Operasional |
-40ºC~+60ºC |
Suhu Penyimpanan |
-50ºC~+70ºC |
Bukti Getaran & Guncangan |
GJB150.16-86 /MIL-STD-810F-514.5 |
Uji Suhu Tinggi & Rendah |
GJB 150.3-86 / MIL-STD-810F-514.5 |
FISIK |
|
Bobot |
≤20kg |
Ukuran |
460 mm x 230 mm x 325 mm (PxLxT) |
Warna |
Oksida hitam |
RENTANG DETEKSI |
|
Jangkauan Deteksi |
30km (target: kendaraan 2,3mx 2,3m) |
